Rolamentos de rolos cônicos

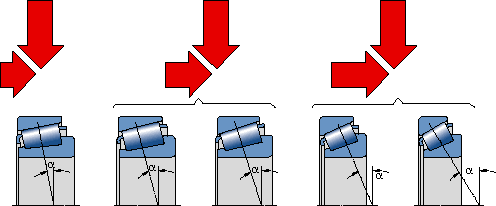

Os rolamentos de rolos cônicos têm pistas de anel interno e externo cônicas e rolos cônicos. Eles são adequados para suportar cargas combinadas, ou seja, cargas axiais e radiais atuando simultaneamente. As linhas de projeção das pistas convergem em um ponto comum no eixo do rolamento (fig. 1) para oferecer movimento rolante autêntico e baixo atrito. A capacidade de carga axial dos rolamentos de rolos cônicos torna-se maior à medida que se aumenta o ângulo de contato (α). O tamanho do ângulo é indicado pelo fator de cálculo e (tabelas de produto †): quanto maior o valor de e, maior será o ângulo de contato. É comum ajustar um rolamento de uma carreira de rolos cônicos contra um segundo rolamento de rolos cônicos.
Os rolamentos de uma carreira de rolos cônicos são separáveis (fig. 2), ou seja, o anel interno com conjunto de gaiola e rolos (cone) pode ser montado separadamente do anel externo (capa).
Alguns dos fatores que influenciam o desempenho e a vida útil dos rolamentos SKF são:

fig. 1

fig. 2

extremidade do rolo/área de contato do flange

perfis de pista

consistência de perfis e tamanho dos rolos

amaciamento

Os rolamentos de rolos cônicos são produzidos pela SKF em muitos modelos e tamanhos para várias finalidades. Estes podem ser agrupados como a seguir:

• rolamentos de uma carreira de rolos cônicos (fig. 3)
• rolamentos de uma carreira de rolos cônicos em pares (fig. 4)
• rolamentos com duas carreiras de rolos cônicos (fig. 5), e
• rolamentos com quatro carreiras de rolos cônicos (fig. 6).

fig. 3

fig. 4

fig. 5

fig. 6
